Re: Rampe pour bac à gomick

Message  Tonio125 le Sam 21 Avr 2012 - 12:43

Bonjour Gomick, sympa le spare de chaque type de led.
Tu dois avoir un schéma surement avec le matériel.
Bon, sur le site ils disent : suggest connection: 2 strings of 12 LEDs in parallel on each driver
Ca veut dire qu'il faut créer 2 circuits en série de 12 leds blanches et les mettre en parallèle sur un driver et faire pareil pour les royal bleus en créant 2 circuits en série de 12 leds bleus et les mettre en parallèle sur l'autre driver.
Je vais essayer de faire un petit schéma.



avatar
Tonio125
Conseiller

Messages : 1551
Date d'inscription : 06/01/2012
Age : 55
Localisation : Paris

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Sam 21 Avr 2012 - 15:10

tonio125 a écrit:Tu dois avoir un schéma surement avec le matériel.

Non rien, aucun document. Mais j'ai lu sur un autre forum que le mec avait reçu des nouvelles de la douane dans les semaines qui suivent la livraison.
Y avait une pochette sur le colis qui apparemment devait contenir des documents (facture ? notice ?) mais elle a été ouverte et est donc vide ....
Merci pour le schéma, ça va m'aider à comprendre Wink

Et cette histoire de tension nominale différente entre les leds ça peut avoir une influence ?

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Tonio125 le Sam 21 Avr 2012 - 16:03

Je pense que tu devrais faire un mail à Aquastyle pour leur dire que tu n'as pas reçu le schéma et qu'il te l'envoie par mail.

En attendant, voila le schéma que j'ai fait (sans logiciel de dessin donc pas très beau mais j'espère clair) :



Donc, on a bien un circuit de 12 leds royal bleus en série avec un second circuit identique en parallèle sur un driver MeanWell et idem pour les blanches sur l'autre driver.
La tension nominale varie d'un type de led à l'autre mais on est toujours autour de 3 volts.
Ton driver va limiter le courant dans le circuit.
Tu peux aller voir là pour le câblage du potentiomètre (à connecter entre les fils bleu et blanc) : http://www.meanwell.com/search/LPF-60D/default.htm

Avant de te lancer, je pense que se serait raisonnable d'attendre le retour d'Aquastyle pour avoir la certitude en vérifiant sur leur schéma que le câblage est bien comme je l'ai dessiné. Wink


avatar
Tonio125
Conseiller

Messages : 1551
Date d'inscription : 06/01/2012
Age : 55
Localisation : Paris

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Sam 21 Avr 2012 - 16:05

Super merci Tonio, c'est aussi ce que je pensais Wink

je vais leur écrire effectivement Smile

Merci

de toute façon, je pars en vacances lundi donc je vais pas commencer à la monter avant le week end prochain.

+

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  bub77 le Sam 21 Avr 2012 - 16:43

Si tu veux les manuels aquastyle, passe moi par MP ton adresse mail et je te les envois. Je n'ai rien commandé chez eux encore, mais j'ai un peu échangé avec leur support et donc ils me les ont envoyés.

Eric

bub77
Conseiller

Messages : 604
Date d'inscription : 07/01/2012
Age : 47
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Ven 27 Avr 2012 - 18:19

Merci à Eric pour m'avoir transmis la doc. J'avais en parallèle demandé de mon côté et voici le schéma que j'ai reçu :



Par contre, on m'a conseillé de tester une à une la tension des leds pour faire des groupes de tension équivalente ... z'en pensez quoi ? ça me fait suer mais bon si faut le faire ....

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Joé le Ven 27 Avr 2012 - 19:45

En fait, le schéma je l'ai trouvé sous le paquet de leds. Eh oui, j'ai moi aussi reçu mon kit Wink.

@+
avatar
Joé
Admin

Messages : 6902
Date d'inscription : 17/09/2011
Age : 53
Localisation : France

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Ven 27 Avr 2012 - 20:10

Cooool ça Smile

Alors tu va nous faire un pas-à-pas en photo pour nous indiquer comment faire lol!

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Joé le Ven 27 Avr 2012 - 21:28

Pourquoi pas, mais en ce moment j'ai un emploi du temps surchargé Crying or Very sad .

@+
avatar
Joé
Admin

Messages : 6902
Date d'inscription : 17/09/2011
Age : 53
Localisation : France

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Tonio125 le Sam 28 Avr 2012 - 6:26

Pour le schéma, c'est le même que celui que j'avais imaginé donc pas de mauvaise surprise.
Par contre, les tests pour faire des groupes de tension équivalente ... je pense que le mieux est de mettre en série le même type de led : tu mets les leds blanc froid en série ensemble et les blanc neutre ensemble.
avatar
Tonio125
Conseiller

Messages : 1551
Date d'inscription : 06/01/2012
Age : 55
Localisation : Paris

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Sam 28 Avr 2012 - 8:47

Ok Wink

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  takoonscoop1 le Sam 28 Avr 2012 - 14:42

Bonjour à tous
je me permets de participer au post car j'envisage de commander le kit 72Led (http://www.aquastyleonline.com/products/72--LEDs--DIY-Dimmable-Kit.html
) pour mon 600L (tjrs en berlinois désolé !!)
par contre vous avez pris quel driver ? c'est quoi la différence entre le Maxwellen LED driver or MeanWell LED driver ? j'avais pensé prendre 4 maxwellen et non 2 meanwell pour pouvoir gérer plus de lignes.
Au fait le site est il bien sérieux (livraison, emballage ??)


Par contre contrairement à vos réalisation je pensais faire 4 groupes de 18Led (style maxspect mazzara) pour faire comme des spots. Votre avis ?
Merci de vos réponse

takoonscoop1

Messages : 26
Date d'inscription : 18/04/2012
Age : 37
Localisation : Lille

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Sam 28 Avr 2012 - 14:47

72 leds ça me parait faible pour 600l non ?

Pour le sérieux du site, aucun soucis !! Emballage impeccable, livraison en moins d'une semaine, prix défiant toute concurrence !

par contre si je peux me permettre un conseil, tu devrais ouvrir un post pour présenter ton projet et tes questions. C'est pas que ça me dérange mais ce sera ainsi plus clair il me semble Wink

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Joé le Sam 28 Avr 2012 - 15:24

+1 avec Gomick Wink
avatar
Joé
Admin

Messages : 6902
Date d'inscription : 17/09/2011
Age : 53
Localisation : France

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  takoonscoop1 le Sam 28 Avr 2012 - 18:17

merci pour votre réponse j'ouvrirai un post
j'ai fais uene petite présentation de mon projet dans les présentations

en tout cas j'espére que vous posterez les photos de vos réalisations

takoonscoop1

Messages : 26
Date d'inscription : 18/04/2012
Age : 37
Localisation : Lille

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Joé le Sam 28 Avr 2012 - 19:08

No problem pour les photos Wink

@+
avatar
Joé
Admin

Messages : 6902
Date d'inscription : 17/09/2011
Age : 53
Localisation : France

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Tonio125 le Sam 28 Avr 2012 - 21:24

Pour répondre à Takoonscoop1, la différence entre les drivers maxwellen et meanwell c'est l'intensité constante fournie : 680 mA pour le maxwellen et 1,88 A pour le meanwell. J'ai une préférence pour les 4 maxwellen car ça permet de faire 4 circuits au lieu de 2. De plus, ça évite de mettre 2 circuits en parallèle sur le même driver (si une led claque dans 1 circuit, l'autre circuit en // reçoit la totalité de l'intensité et ça va pas être bon ... ).
Pour ton 600 Litres, le kit 72 leds sera trop juste (sauf si tu n'as que des coraux mous). Il vaudrait mieux prendre le kit 90 leds http://www.aquastyleonline.com/products/90--LEDs--DIY-Dimmable-Kit.html ou même le 108.
avatar
Tonio125
Conseiller

Messages : 1551
Date d'inscription : 06/01/2012
Age : 55
Localisation : Paris

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Lun 30 Avr 2012 - 10:06

Ca se monte doucement :



les bleues fonctionnent Smile



Les 10 000k sont cablées, les 6500 en attente de séchage :



La fin ce soir normalement Smile

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Joé le Lun 30 Avr 2012 - 13:19

Super Gomick! Une chose est sûr, tu avances plus vite que moi Wink !

@+
avatar
Joé
Admin

Messages : 6902
Date d'inscription : 17/09/2011
Age : 53
Localisation : France

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Tonio125 le Mar 1 Mai 2012 - 10:20

Beau boulot Gomick Very Happy
avatar
Tonio125
Conseiller

Messages : 1551
Date d'inscription : 06/01/2012
Age : 55
Localisation : Paris

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  takoonscoop1 le Mar 1 Mai 2012 - 21:30

bonjour
super boulot
peux tu préciser la dimension des radiateurs que tu as pris ?

takoonscoop1

Messages : 26
Date d'inscription : 18/04/2012
Age : 37
Localisation : Lille

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  gomick le Mer 2 Mai 2012 - 18:03

Hello,
Les radiateurs font 40*12*2.2

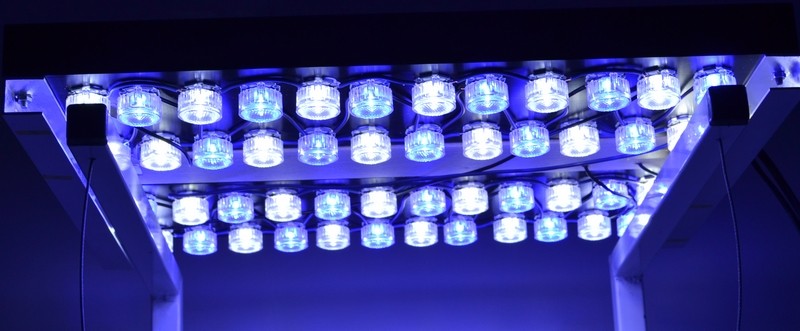

Tous les branchements de la rampe sont faits, ça marche ...






Reste a finaliser l'implantation des drivers dans le meuble et faire les finitions sur la rampe (balsa vissé, peint en blanc).

Je fais un test de "chauffe" pour voir si j'ai besoin d'ajouter 1 ou 2 ventilos ....

PS : Le support est bien entendu provisoire Smile

gomick

Messages : 243
Date d'inscription : 20/02/2012
Age : 42
Localisation : 59

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  Joé le Mer 2 Mai 2012 - 19:48

Bonsoir Gomick,

Déjà fini Surprised ! C'est du beau travail aplausos

@+
avatar
Joé
Admin

Messages : 6902
Date d'inscription : 17/09/2011
Age : 53
Localisation : France

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  ayo37 le Mer 2 Mai 2012 - 20:34

Bo boulot !!! aplausos
Et merci d'avoir partagé avec le petit reportage photo comme ça tout le monde en profite !!! Very Happy
avatar
ayo37

Messages : 507
Date d'inscription : 19/01/2012
Age : 36
Localisation : ORLEANS

Revenir en haut Aller en bas

Re: Rampe pour bac à gomick

Message  bub77 le Mer 2 Mai 2012 - 20:47

Félicitation. Voilà une affaire rondement menée !!!

Est ce que l'intensité lumineuse te semble à la hauteur ? Le rendu en couleurs ? As tu le moyen de comparer ?

Bonne soirée et beau boulot.

Eric

bub77
Conseiller

Messages : 604
Date d'inscription : 07/01/2012
Age : 47
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas
