1000L salé de Bub77 avec refuge Jaubert/DSB Empty 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Jeu 20 Aoû 2015 - 21:53

Bonsoir à tous,

il y a quelques semaines, avec mon CAF nous avons décidé de vider le bac amazonien et de passer le grand bac en récifal. Les Discus et les altums ont trouvé très rapidement une nouvelle demeure chez un fou furieux comme on les aime : aucun doute, ils seront bien traités. Depuis, on travaille à la modification de l'installation.

Les deux autres aquariums d'eau de mer sont toujours en place (4,5 ans (Berlinois) et 2,5 ans (Jaubert/DSB)) et seront vidés pour alimenter le grand lorsqu'il sera prêt.

Avant :
le bac de devant :
1000L salé de Bub77 avec refuge Jaubert/DSB Imgp88471

1000L salé de Bub77 avec refuge Jaubert/DSB 6gwv

1000L salé de Bub77 avec refuge Jaubert/DSB C6zh

1000L salé de Bub77 avec refuge Jaubert/DSB 8yn6

le local technique derrière :
1000L salé de Bub77 avec refuge Jaubert/DSB Imgp4810


tout cela va être recyclé et une cuve ajoutée :
- Le bac principal (225 * 65 * 70 haut)
- Le refuge (200 * 50 - 60 haut) en Jaubert + DSB
- La cuve technique (195 * 40 * 35)

Donc un total d'environ 2000l d'eau salée.

La matériel déjà en place ou acheté :

ECLAIRAGE :
- Eclairage LED chinoises pour le réfuge (mes LEDs) que j'avais sur le bac amazonien.
- Rampe LED DIY pour le bac principal (+-600W CREE sur base de KITs Rapidled).

FILTRATION
- Ecumeur TUNZE 9440 bi pompes (on verra s'il reste).
- Double descente sur Micronbag

CIRCULATION
- 4000l/h Jebao pour remontée cuve technique vers aquarium principal
- 2 * 1000l/h NewJet pour remontée cuve technique vers refuge (trop plein envoyé dans le bac principal par gravité).
- 6000l/h en close loop avec pompe externe pour brassage sous les pierres.

AUTOMATISATION
- Babyfish (Relais (2*) - PH/ERP - Contrôleur pour éclairage (2*)
- 900W de chauffage (Titane et controlleur externe).

BRASSAGE
- Sais pas encore ???

Les photos à suivre. Ce soir, j'ai mis en refuge en eau... Cela prend tournure.

Bonne soirée

Eric
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Topher Jeu 20 Aoû 2015 - 22:53

cheers Ca promet !
Topher
Topher
Conseiller

Messages : 709
Date d'inscription : 07/05/2014
Age : 50
Localisation : Essonne

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Joé Ven 21 Aoû 2015 - 7:43

Bonjour Eric,

il était magnifique le bac à discus! Avec 2000l en récifal, tu vas pouvoir te faire plaisir et te connaissant un peu, ça risque de piquer les yeux dans quelques mois Smile !

@+
Joé
Joé
Admin

Messages : 6906
Date d'inscription : 17/09/2011
Age : 58
Localisation : France

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Creni Ven 21 Aoû 2015 - 9:05

Sacré local technique...ça promets tout ça!!!
Creni
Creni

Messages : 175
Date d'inscription : 09/04/2015
Localisation : Evreux (27)

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  mokymok Ven 21 Aoû 2015 - 9:48

Tu en as de la chance, démarrer avec déjà un telle installation !!!
Le rêve de beaucoup d'entre nous Very Happy
J'ai hâte de voir la suite...
mokymok
mokymok

Messages : 265
Date d'inscription : 26/10/2013
Age : 47

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Ven 21 Aoû 2015 - 21:09

Effectivement, j'ai de la chance, un bon CAF et j'accepte de gratter les vitres de ma voiture tous les hivers (conséquence d'avoir pris un bout de sous sol pour mettre des poissons. On ne peut pas tout avoir Very Happy ).

Bonne soirée et bientôt des photos de la rampe.

Eric
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty La rampe LED

Message  bub77 Ven 21 Aoû 2015 - 23:37

Bonsoir à tous,

voici quelques photos de la rampe LED du bac principal et de la fabrication. Pas d'invention, des KITs Rapidled, des dissipateurs ML41, l'expérience (et la récup d'une partie du matos) de la première rampe. J'ai utilisé et abusé des posts des autres (et beaucoup Tonio125) pour le choix des couleurs. Je me suis également inspiré des marques dispo sur le marché.

Il y a 14 modules dissipateurs de 50cm en ML41 avec ces LEDs (sans soudure) sur des drivers dimmable Meanwheal 48P
1000L salé de Bub77 avec refuge Jaubert/DSB Led10

Le support en bois (qui dispose d'une rainure pour mettre la plaque de protection en PMMA).
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8712
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8713

Les 14 morceaux de dissipateurs coupés à 50cm.
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8714

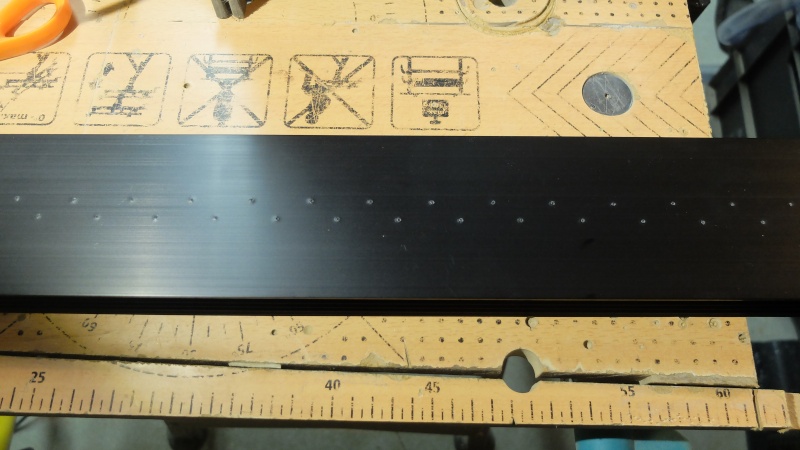

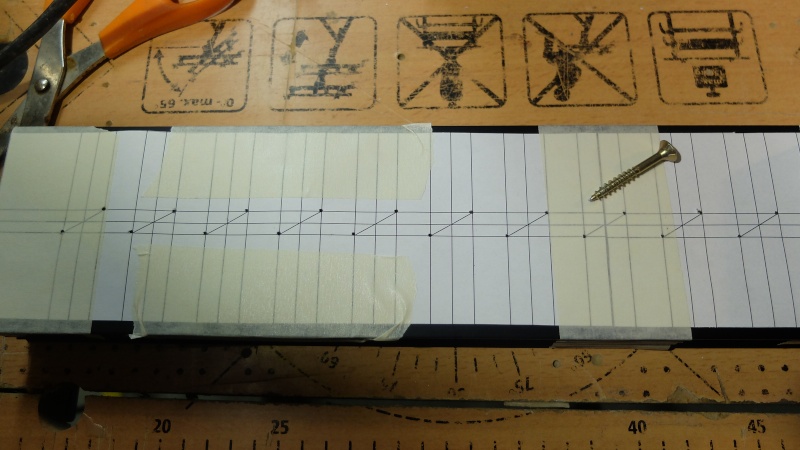

Le gabarit de perçage collé sur chaque dissipateurs. Ensuite, un coup de marteau avec un clou pour marquer le point, un coup de perceuse à colonne et des vis auto formeuses... Le tour est joué.
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8717

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8718

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8719

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8716

Quelques soirées plus tard.......
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8720

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8721

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8722

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8723

Chaque LED est positionnée avec une goutte de graisse thermique de dissipateur pour processeur (Artic 5) et 2 vis sont mises...
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8724

Encore quelques soirées de plus... Rien de compliqué mais un peu long
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8725

Le montage pour le réglage des transfo (1300mA pour les RB et CW, 800mA pour toutes les autres LEDs):
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8726
Le controlleur est un Babyfish (il y en aura 2 pour les 5 channels).

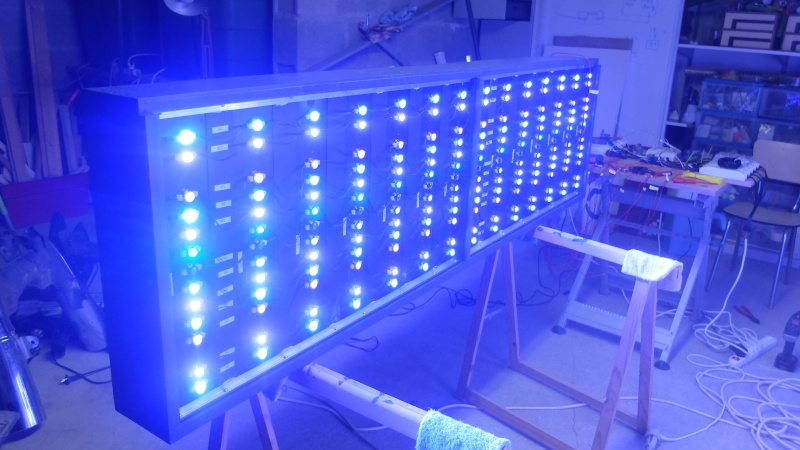

Premiers tests
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8727

Ca marche
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8728

et les 13 transfo.... + 2 babyfish :
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8729

Avec les modules "solderless" et en mode vissé, la plupart des difficultés que j'avais rencontré sur la V1 de la rampe ont disparu. Vraiment à la portée de tout le monde, mais pas si économique que cela comparé à du tout fait...

Bonne soirée

Eric
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Androphis45 Sam 22 Aoû 2015 - 6:02

Pff, sacré rampe !

Du bon boulot... Bravo !
avatar
Androphis45

Messages : 383
Date d'inscription : 17/07/2015
Age : 41
Localisation : 45

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Iudo Sam 22 Aoû 2015 - 8:05

Bonjour,

Super installation. aplausos

Mais c'est dommage, pourquoi avoir utiliser des alimentations ...48P, au lieux d'un model type HLG par exemple?
Iudo
Iudo

Messages : 68
Date d'inscription : 10/08/2015
Localisation : La Réunion

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Sam 22 Aoû 2015 - 8:59

En fait parce que que j'en avais déjà une bonne partie avec la rampe précédente que j'ai démonté...

Bonne journée

Eric
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Iudo Sam 22 Aoû 2015 - 9:18

J'en avais utilisé une il y a quelques année...
Elle ne "dimmait" pas de zéro de manière progressive, et quand elle était à zéro si je la laissait sur le secteur les LEDs brillaient quand même légèrement. Il fallait la débrancher pour éteindre complètement...et au bout de quelques secondes après l'avoir débrancher ça faisait un flash.  Rolling Eyes
Bref mauvaise expérience pour moi avec cette "alim"

En tout cas beau boulot!

@+


Dernière édition par Iudo le Sam 22 Aoû 2015 - 9:20, édité 1 fois
Iudo
Iudo

Messages : 68
Date d'inscription : 10/08/2015
Localisation : La Réunion

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Sam 22 Aoû 2015 - 9:19

Je te confirme : elles flashent toujours à l'arrêt secteur. Par contre; on arrive maintenant à les éteindre Very Happy
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Vincent 92 Sam 22 Aoû 2015 - 10:03

Super boulot aplausos

2000l!  Un volume de rêve  pour moi. Je hâte voir les suites.
Vincent 92
Vincent 92
Modérateur / Conseiller

Messages : 936
Date d'inscription : 14/02/2014

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Iudo Dim 23 Aoû 2015 - 16:40

bub77 a écrit:Je te confirme : elles flashent toujours à l'arrêt secteur. Par contre; on arrive maintenant à les éteindre Very Happy
Ah cool Laughing

Non sans blague, ça vaut peut être le coup de voir les modèles de meilleurs qualités au cas ou tu souhaite "upgrader" plus tard.
Par exemple:
http://www.tme.eu/fr/details/hlg-320h-48/alimentations-pour-led/mean-well/
http://www.tme.eu/fr/details/ldd-700hw/convertisseurs-dcdc/mean-well/

@+
Iudo
Iudo

Messages : 68
Date d'inscription : 10/08/2015
Localisation : La Réunion

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Dim 23 Aoû 2015 - 22:51

Pour une prochaine évolution de la rampe, je regarderai cette option. L'un des problèmes que j'avais vu, c'est qu'avec les gros drivers et un composant pour faire le split en différents canaux, je perdais la capacité de faire des lignes de 14 LEDs et je ne pouvais faire que 13 (max de 48V non accessible). Mais je ne me souviens plus du détail. A l'occasion, je retrouverais l'info.

Bonne soirée

Eric
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Dim 23 Aoû 2015 - 22:51

Après la rampe, démontage de l'ancien décors, et collage, perçage... (travaux de Juillet).

la nouvelle cuve aura 3 descentes en 40. 2 Durso et 1 secours. Le tout sera sous la forme d'un balconnet car un renfort gène la mise en place d'une surverse complète interne (ou elle fera 25cm de profondeur) Very Happy

L'aquarium sans le fond collé (enlever le fond a été un vrai bonheur... Et le traces de colle ne sont pas tout à fait parties (malgré des produits spéciaux et de l'huile de coude).Il y aura donc une peinture noire mat en fond...
Les deux perçages en bas à gauche existaient déjà. Les deux en hauteur ont été ajoutés pour la récupération de l'eau en surface:
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8730

La vue de l'arrière du bac. On voit les deux perçage et les 3 descentes (plus une récup latérale, on ne sait jamais).
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8810

La surverse et la peinture de fond en noir. J'ai utilisé de la peinture acrylique en 5 couches (difficile à trouver). J'espère que cela sera suffisant pour masquer l'arrière de la transparence). Les évacuations en gris sont les départs à l'égout de l'ancien goutte à goutte.
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8811

Une vue du local technique derrière le bac : à Gauche le refuge de 600l moitié Jaubert et moitié DSB. A droite le bac principal. Sous le refuge, il y aura la cuve de décantation.
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8812

Bonne soirée

Eric
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Tonio125 Lun 24 Aoû 2015 - 2:35

Superbe projet Eric. Razz

La rampe led est bien pensée et très bien réalisée.  Wink

Juste une remarque par rapport au réglage des drivers quand tu indiques "Le montage pour le réglage des transfo (1300mA pour les RB et CW, 800mA pour toutes les autres LEDs)" : attention aux leds de couleur rouge et violet.
Si ce sont des rouges Cree XP-E et des violets Semileds comme habituellement chez Rapidled, l'intensité maxi est 700 mA pour les rouges et 800 mA pour les violets. Il serait préférable par sécurité de régler le driver en dessous du maxi admissible (700 mA pour les violets et 600 mA pour les rouges par exemple).

+ 1 avec Iudo pour les drivers Meanwell de la série LDD, à regarder de prêt pour une futur évolution.
Il n'y a aucun flash à l'extinction et ils sont dimmables jusqu'à 0 en douceur.

Vivement la suite ...
Tonio125
Tonio125

Messages : 1718
Date d'inscription : 06/01/2012
Age : 61
Localisation : Paris

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Iudo Lun 24 Aoû 2015 - 5:32

bub77 a écrit:Pour une prochaine évolution de la rampe, je regarderai cette option. L'un des problèmes que j'avais vu, c'est qu'avec les gros drivers et un composant pour faire le split en différents canaux, je perdais la capacité de faire des lignes de 14 LEDs et je ne pouvais faire que 13 (max de 48V non accessible). Mais je ne me souviens plus du détail. A l'occasion, je retrouverais l'info.

L'alimentation est ajustable à plus de 50V si nécessaire et les driver LDD(H) peuvent fournir jusqu’à 52V en sortie.
Après je n'ai pas testé, je n'ai pas eu besoin d'augmenter la tension, j'ai fais des séries de 14 LEDs Luxeon qui sont censées ne pas beaucoup monter en tension même à 1A,
Iudo
Iudo

Messages : 68
Date d'inscription : 10/08/2015
Localisation : La Réunion

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Symbiiote Lun 24 Aoû 2015 - 8:39

Quel projet ! Ton bac eau douce était magnifique !

Bonne continuation, je vais te suivre avec plaisir.
Symbiiote
Symbiiote

Messages : 378
Date d'inscription : 26/06/2015
Age : 30
Localisation : Petit-Couronne

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Lun 24 Aoû 2015 - 23:13

J'ai retrouvé l'emplacement de l'info : sur Rapidled tout simplement. Les alims sont données pour 13 LEDs (+-) et il est indiqué que les LDD font baisser de 3V la tension qui leur est appliquée en entrée (ici max 48V). Donc on tombe à 45V et donc limite pour 14 LEDs... Si quelqu'un fait le test pour moi ;-))

bonne soirée

Eric

@ Tonio : heureusement que tu as regardé : effectivement j'était trop haut pour les UV. Par contre, j'ai vérifié, et toutes les autres sont en 1000mA (rouge 660, vert et Bleu). Merci bcp Very Happy
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  bub77 Jeu 27 Aoû 2015 - 22:50

on va continuer avec la partie technique un petit peu.

La décantation en préparation : Il y a (de gauche à droite sur la photo qui suit)

- une zone de tranquillisation avec des microbags
- une chicane passe haut / passe bas avec des petits renforts pour installer une grille avec du perlon au cas ou.
- Deux compartiments à niveau constant (environ 120cm de long)
- un compartiment pour le relevage (3 pompes. Deux vers le refuge et une vers le bac principal). Au total, 4-6000l brut vers le bac principal.

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8814

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8813

La décantation en place dans le local technique:
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8910


Et la plomberie dans son ensemble (plus ou moins):
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8911

3 descentes en 40mm. Deux avec Durso et robinets et une directe au cas où. Il y a un bypass du bac principal (connecté au trop plein de sécurité) qui me permet de faire tourner la décant et les refuges sans que le bac principal soit en eau salée (pour le moment, eau du robinet). Je peux donc mettre à maturer le Jaubert et le DSB sans attendre la déco du bac principal.

quelques autres photos en vrac :

La surverse en balconnet et la pompe de brassage sous les PV (6000l/h).
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8912

Autre vue sur la décant et le local technique:
1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8815

1000L salé de Bub77 avec refuge Jaubert/DSB Dscf8816

au prochain épisode, les refuges.

Bonne soirée

Eric
avatar
bub77
Conseiller

Messages : 614
Date d'inscription : 07/01/2012
Age : 53
Localisation : Seine et Marne - Presles en Brie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Iudo Ven 28 Aoû 2015 - 7:00

Enorme l'installation affraid
Je veux pareil!
Iudo
Iudo

Messages : 68
Date d'inscription : 10/08/2015
Localisation : La Réunion

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Al3an Ven 28 Aoû 2015 - 9:12

Cette installation de fou!

Dommage qu'il y ait un gros écumeur moche... Twisted Evil
Al3an
Al3an
Modérateur / Conseiller

Messages : 3294
Date d'inscription : 12/09/2013

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Creni Ven 28 Aoû 2015 - 9:13

Super boulot, trés propre et organisé.
Creni
Creni

Messages : 175
Date d'inscription : 09/04/2015
Localisation : Evreux (27)

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  aqua73 Ven 28 Aoû 2015 - 13:56

installation de malade Shocked

y a du travail derrière bon courage.

aqua73
aqua73

Messages : 515
Date d'inscription : 13/07/2015
Localisation : savoie

Revenir en haut Aller en bas

1000L salé de Bub77 avec refuge Jaubert/DSB Empty Re: 1000L salé de Bub77 avec refuge Jaubert/DSB

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
