une rampe led DIY tout bête

Aller en bas

une rampe led DIY tout bête Empty une rampe led DIY tout bête

Message  Vincent 92 le Lun 30 Juin 2014 - 14:16

Bonjour à tous,

J'ai fait une dernière modification (27/10/2015), pour ceux qui intéressent à ma rampe, puissent partir sur une bonne base.  lol .

La rampe est posée sur le bac (Juwel Rio 450  _ 150×50×65 ). J’ai mis 69 leds ( 24 cool white, 45 royal bleu) répartis sur les trois dissipateurs, avec 2 drivers dimmables et 3 drivers non dimmables. Vous pouvez très bien faire votre rampe avec uniquement des drivers dimmables, car pour moi, j'ai commencé tout début avec les non dimmables, donc je les garde.

Répartition des leds
1 circuit dimmable :  14 leds royal bleu
2 circuit dimmable :  12 leds royal bleu et 1 led cool white
3, 4, 5 circuit non dimmable :  7 leds royal bleu et 7 leds cool white

Voici le plan
une rampe led DIY tout bête Sans_t10

une rampe led DIY tout bête Rampe_10

Matériaux :
Chez aqualight:
Kit de Rapidled non dimmable
Kit de Rapidled dimmable
3 Dissipateurs thermique 25,5× 15 × 5
Quelques leds de plus pour la reserve.


1 BabyFish
1 plexiglas 100 × 50
4 cornières allu en L 2×3 de 2m long
2 paquet de vis inox

Le support de la rampe
Couper plexiglas et cornières allu au longueur de l'aquarium.
Largeur de plexiglas est de 20 cm, les cornières allu (coté 3cm) sont fixés au bord de plexiglas, 2 en haut et 2 en bas. Les dissipateurs sont posés sur le support comme un train sur le rail Very Happy

une rampe led DIY tout bête Img20111


Un petit trou pour passer les fils
une rampe led DIY tout bête Img20112


Fabriquer des pieds du support pour rehausser ma rampe DIY.
Matériaux sont achetés au Castorama
une rampe led DIY tout bête Img20118

Je colle la cornière aluminium U et L avec la colle métal,  et ils servent la base pour poser sur les bords de bac.

une rampe led DIY tout bête Img20141

une rampe led DIY tout bête Img20142

une rampe led DIY tout bête Img20132

une rampe led DIY tout bête Img20133

une rampe led DIY tout bête Img20139

une rampe led DIY tout bête Img20140

une rampe led DIY tout bête Img20138



Les drivers sont fixés dans l'armoire pour ne pas alourdir la rampe, et aussi pour ne pas surchauffer la rampe.

les extrémités des fils sont attachés par les fixes fils plastiques pour que les soudures ne se décollent pas, lorsque que je manipule les dissipateurs.

une rampe led DIY tout bête Img20124

les connections entre les drivers et les leds sont enfichables pour qu'on puisse facilement la démonter
une rampe led DIY tout bête Img20125

la rampe sur le bac
une rampe led DIY tout bête Img20131

une rampe led DIY tout bête Img20126

Comme je n’arrive pas à coller les lentilles, donc je fais un réflecteur DIY pour ma rampe. Ses fonctionnalités:
1, réfléchir la lumière.
2, la rampe n'éblouie plus les yeux.

Matériels acheté chez Leroy Merlin
4 charnieres inox
3 toles aluminium 12x100 ( dont une que je coupe en deux )
1 plat aluminium
2 corniere alu de 2m en L  0,10cmx0,50cm
4 équerres plastiques
vis inox
colle métal(je fais erreur d’acheter une colle en noir, il vaut mieux que la colle soit transparent )
une rampe led DIY tout bête Img20149

je colle tout pour ne pas avoir de vis sur réflecteur
une rampe led DIY tout bête Img20150

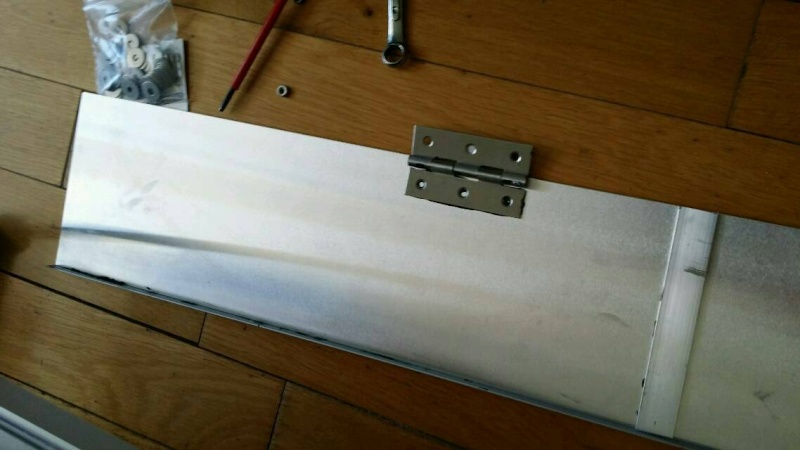

une rampe led DIY tout bête Img20153


les équerres plastiques me servent à régler l'inclinaison de réflecteur
une rampe led DIY tout bête Img20151

une rampe led DIY tout bête Img20152

une rampe led DIY tout bête Img20148

sans réflecteur

une rampe led DIY tout bête Img20154

un peu mieux sous un autre angle
une rampe led DIY tout bête Img20146

avec réflecteur DIY
une rampe led DIY tout bête Rps20110



@+
Vincent


Dernière édition par Vincent 92 le Mer 28 Oct 2015 - 11:17, édité 1 fois
