Projet 500L avec fosse Empty Projet 500L avec fosse

Message  mathou-ced Lun 19 Sep 2016 - 14:08

Bonjour à tous,

Je voudrais vous présenter un projet qui me trotte dans la tête depuis que j'ai démarré mon nano 60L en jaubert.
Je suis très satisfait de mon 60L en jaubert, très stable après bientôt 1 an de mise en eau. Le nouveau sera donc en jaubert!  Smile
Ayant déménagé, fin août, j'ai maintenant la place pour ce projet!

L'idée est donc un bac avec fosse en acrylique (PMMA) de 520L brute et 430L d'eau net (sans le sol donc).
J'ai modélisé le bac et fais des tests de résistance en simulation, j'étais partis sur du PMMA de 15mm mais ce n'est pas assez solide (trop de flèche) donc il me faut du 25mm finalement.

Je pourrais poster les résultats de simu si ca intéresse!

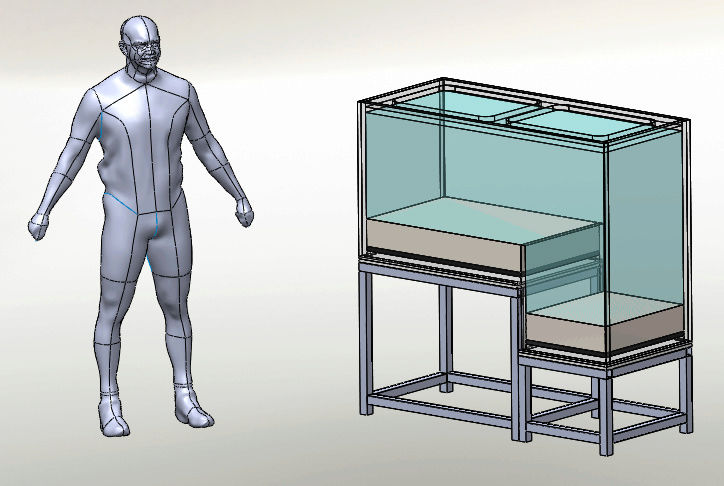

Voici une petite image avec un mannequin de 1m80 à coté:

Projet 500L avec fosse Aqua10

Pour les dimensions:
Facade 1m40
Largeur 60cm
Profondeur fosse 1m (78cm d'eau au dessus du sable de la fosse)
Longueur fosse 50cm
Profondeur platier 70cm (48cm d'eau au dessus du sable)

Pour la lumière j'envisage du DIY LED

Voila! A vos commentaires Smile
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Androphis45 Lun 19 Sep 2016 - 15:49

Bonjour,

Un super projet !

Suivant le décor que tu envisages, 50 cm de la fosse ne seront pas trop juste ?
avatar
Androphis45

Messages : 383
Date d'inscription : 17/07/2015
Age : 42
Localisation : 45

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Lun 19 Sep 2016 - 16:32

Salut,

J'avoue que je ne sais pas trop, c'est pour cela que j'en parle ici aussi Smile
Je m'inspire du bac de "nonopp4" sur un autre forum et il a fait une fosse de 60 de large, je pense que ca devrait aller mais si d'autres ont ce doute...

Après j'adapterai le décor à la fosse afin de laisser de l'espace de nage. Je souhaite faire un décor aéré.
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Androphis45 Lun 19 Sep 2016 - 16:45

En tout cas, un projet fosse en Jaubert... Hâte de suivre ca !!
avatar
Androphis45

Messages : 383
Date d'inscription : 17/07/2015
Age : 42
Localisation : 45

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Joé Lun 19 Sep 2016 - 19:30

Hello,

je ne suis pas très fan de ce type d'aquarium, mais après tout, tous les goûts sont dans la nature Rolling Eyes ! Bien entendu, je ne remets pas en cause ton projet qui te tiens sûrement à cœur et je vais suivre avec beaucoup d'intérêt ce nouveau bac Wink .

@+
Joé
Joé
Admin

Messages : 6906
Date d'inscription : 17/09/2011
Age : 59
Localisation : France

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  MNZ66 Lun 19 Sep 2016 - 20:56

Chouette projet, sur Francenanorécif , tu as un projet similaire vraiment très beau, mais sans le système Jaubert.
Tu peux t'en inspirer pour la mise en service et éventuellement le décor.
Tu peux le trouver à cette adresse :

http://www.francenanorecif.fr/communaute/forum/81-les-plus-grands-bacs-plus-de-200-litres/436794-dehced-bocal-v3-fosse-acrylique?start=276


Pardon, patron, je le ferais plus !!! Projet 500L avec fosse 3305199058
MNZ66
MNZ66
Modérateur / Conseiller

Messages : 1284
Date d'inscription : 04/01/2016
Age : 58
Localisation : Pernes les Fontaines ( 84 )

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Lun 19 Sep 2016 - 21:21

Merci! C'est Lepers sur un autre forum, mais il y a encore plus d'infos sur ton lien c'est cool!
Je mets quelques images de la simu:

Déformation:
Projet 500L avec fosse Aquade10

Contraintes:
Projet 500L avec fosse Contra10

Le rouge ne représente pas un risque de rupture mais l'effort/déformation max.
Je suis à un facteur 10 de la résistance max du PMMA. (il faut que je me renseigne bien sur la résistance de la soudure)

Joé,
Dommage que le grand maitre du forum ne soit pas trop fan Smile Mais comme tu dis gouts et couleurs Wink Mais avec plaisir de présenter le projet et qui sait peut-être qu'un retour d’expérience sur une fosse sera intéressante!
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  MNZ66 Lun 19 Sep 2016 - 21:56

J ai moi même à une époque pensé a fabriquer une fausse fosse à partir d'un bac classique et de faire du coup un mix Jaubert-DSB

Je vais donc suivre ton projet avec intérêt.

La difficulté des fosses est souvent de trouver le bon brassage. Peut être qu'en Jaubert ou le brassage est plus modéré, l'influence sera moindre.

Dans tes calculs, as tu tenu compte du poids du sable et de la répartition du poids des PV ? comment as tu réparti le poids de l'eau, de manière uniforme, je suppose.
MNZ66
MNZ66
Modérateur / Conseiller

Messages : 1284
Date d'inscription : 04/01/2016
Age : 58
Localisation : Pernes les Fontaines ( 84 )

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Al3an Lun 19 Sep 2016 - 21:59

Sympa comme projet!
Idéalement il faut trouver un moyen d'opacifier la "cloison" séparant le bac de la fosse pour que la zone anaérobie soit dans le noir.
Tu sais que ça coûte une blinde dans ces épaisseurs le pmma? Rolling Eyes

Et le brassage tu vas faire comment? Et l'éclairage ?

Tu comptes coller la cuve toi même?(c'est pas simple pour rester propre le pmma)
Al3an
Al3an
Modérateur / Conseiller

Messages : 3294
Date d'inscription : 12/09/2013

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Lun 19 Sep 2016 - 22:14

MNZ66,
Je pense que la fosse va accumuler un peu plus de sédiments, je me demande du coup si le sable de ce coté ne sera pas plus actif!
Pour le sable, non je n'en ai pas tenu compte, étant des éléments solides il ne vont pas beaucoup plus appuyer sur les parois que l'eau mais principalement sur le sol, idem pour les PVs. Après je mets de la marge aussi pour cela.
Pour les calculs j'ai mis avec une équation en fonction de la profondeur 9810N/cm Du coup cela représente parfaitement l'eau. Je pourrais ajouter une estimation pour le sable par curiosité!

Al3an,
Merci Smile
Yes je pensais mettre une bache noire au fond, mais faut que j'en trouve une sans pesticides ou autres... Si vous avez des idées... Sinon des planche de plexis noir!
Le brassage je dois encore y réfléchir, j'aurais surement besoin d'aide. Après la simu peux m'aider la aussi!
L'éclairage, surement du DIY (je suis ingé électronique)

Pour le collage cela va dépendre du devis que j'attends. Et oui le PMMA en 25mm est pas donné Sad
La faire moi même j'aimerai bien, ca fait partir du plaisir Wink
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Spike Mar 20 Sep 2016 - 0:45

Salut mathou-ced,

Il y a déjà un exemple de fosse sur le forum :

https://www.lamethodejaubert.com/t1320-le-bout-de-recif-by-doudounet


Pour bien faire il suffit de mettre un décante sous le meuble et de faire un jaubert déporté comme Al3an, ou Tonio.

C'est un beau projet en tout cas Projet 500L avec fosse 389482686
Spike
Spike

Messages : 290
Date d'inscription : 18/01/2016

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  aqua73 Lun 26 Sep 2016 - 15:51

salut,

beau projet, un petit moment que je n'étais pas venu sur le forum, et je découvre ton projet, BRAVO.

J'ai également en projet d'agrandir mon bac dans l'année à venir. Mais je ne pense pas atteindre les 500 litres. Tu vas tout faire toi même ? Support du bac et bac ?

A+
aqua73
aqua73

Messages : 515
Date d'inscription : 13/07/2015
Localisation : savoie

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Lun 26 Sep 2016 - 16:06

Hello!

aqua73:
Cool que tu repasse par ici!
C'est encore un peu tot pour le bravo c'est que sur papier pour l'instant Smile
Ah il faut que tu nous dise ce que c'est ce projet également!
Je vais faire le support ca c'est sur, après le bac j’attends des devis avec réalisation complète et juste les plaques découpées. J'aviserai en fonction de tout cela.

lulu31:
Dommage que cet fosse ne soit plus!
Pour la décante, j'ai pas mal hésité, mais pour l'instant ce sera sans, comme cela pas de bruit.
Mais au pire un acrylique ca se perce facilement!
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Jeu 1 Déc 2016 - 11:32

Bonjour,

Le projet avance, j'ai commandé ce jour la cuve. Je pense l'avoir courant janvier!
J'ai avancé sur le meuble, je pense le faire en bois du coup.
J'ai prévu de partir sur des planche des MDF  en 25mm ce qui devrait être pas mal solide. Je vais bien sur les peindre avec un produit contre l'humidité (produit a définir).
Ensuite je pense ajouter un habillage en MDF 16mm peint en blanc glossy.

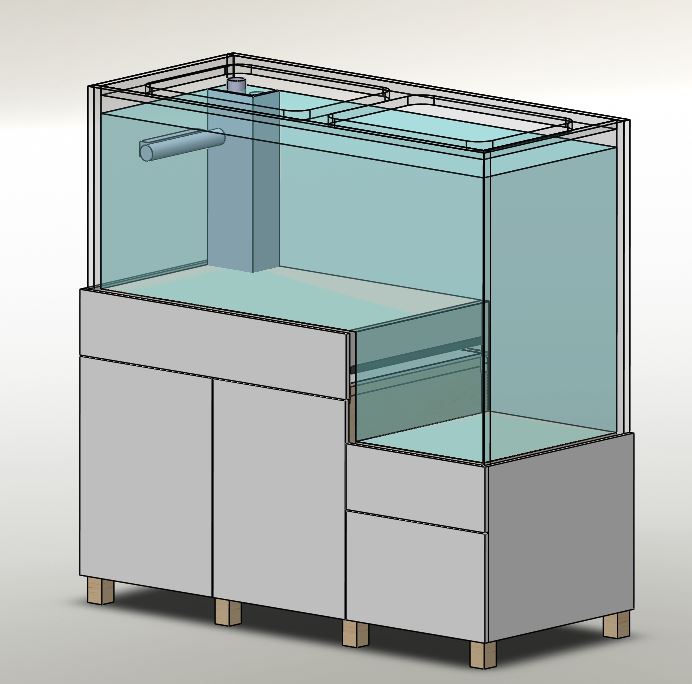

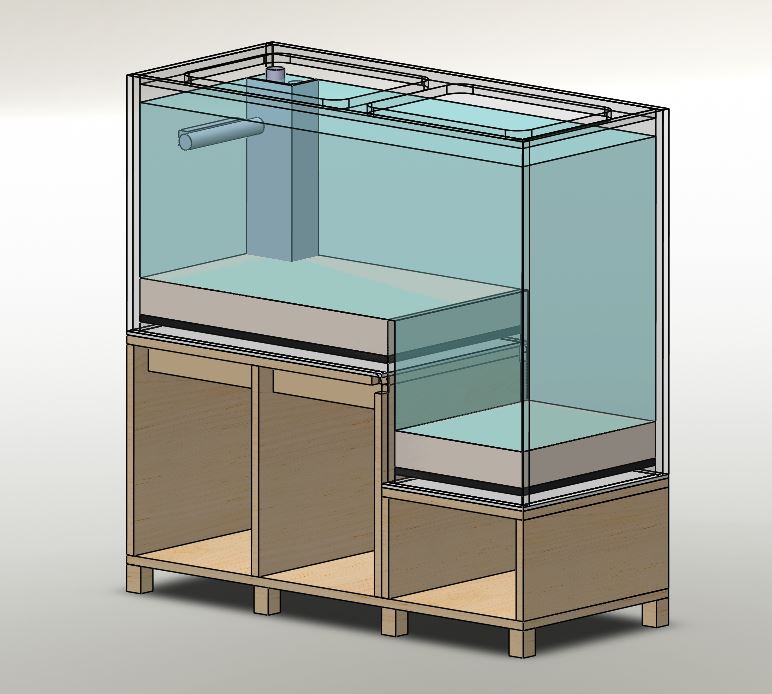

Voici deux vues pour visualiser (une sans habillage):

Projet 500L avec fosse Aquasa10

Projet 500L avec fosse Aquaav10


Voila si vous avez des remarques ou conseils je suis preneur Smile

Merci!
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Joé Jeu 1 Déc 2016 - 12:05

Hello,

très bien! Il y aura une décante?

@+
Joé
Joé
Admin

Messages : 6906
Date d'inscription : 17/09/2011
Age : 59
Localisation : France

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Jeu 1 Déc 2016 - 12:33

Salut!

Non pas prévu de décante, je cherche la simplicité. Après si dans le futur cela s'avère nécessaire, pourquoi pas mais je devrais démonter le sable du haut.
J'ai prévu une colonne sèche pour passer les cables et le cache dans l'angle ma servira à cacher les deux chauffages et un peu de bazar. Je pense placer un peigne en haut avec une pompe derrière le cache en bas afin d'aspirer le film de surface et d'avoir un bon renouvellement de l'eau pour les chauffages.
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Al3an Jeu 1 Déc 2016 - 22:32

Tu as prévu une gyre? C'est ça qui est modéliser à côté de ta surverse interne?
Si tel est le cas, faudra faire des essai au préalable je ne sais pas trop ce que ça peut donner de balanautabt de brassage en direction de la fosse...

Mais j'aime beaucoup le projet!
Al3an
Al3an
Modérateur / Conseiller

Messages : 3294
Date d'inscription : 12/09/2013

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  babas698 Jeu 1 Déc 2016 - 23:31

Al3an a écrit:Tu as prévu une gyre?  C'est ça qui est modéliser à côté de ta surverse interne?
Si tel est le cas, faudra faire des essai au préalable je ne sais pas trop ce que ça peut donner de balanautabt de brassage en direction de la fosse...

Mais j'aime beaucoup le projet!

Suspect

Pas trouvé dans le Larousse, j'attaque Le Petit Robert Laughing alien
avatar
babas698

Messages : 232
Date d'inscription : 09/12/2015

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Al3an Jeu 1 Déc 2016 - 23:43

Laughing Laughing Laughing
Mon ordinateur est en fin de vie et j'utilise un joli téléphone...
Cherches donc chez petit Robert, ça doit bien exister si le correcteur orthographique l'a laissé passer!
Laughing

Pas d'une fiabilité sans limite ces outils...
Al3an
Al3an
Modérateur / Conseiller

Messages : 3294
Date d'inscription : 12/09/2013

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  babas698 Ven 2 Déc 2016 - 0:00

Promis je ne te suis pourtant pas à la trace Laughing
avatar
babas698

Messages : 232
Date d'inscription : 09/12/2015

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Ven 2 Déc 2016 - 9:37

Very Happy
j'ai relus au moins cinq fois la phrase pour essayer de comprendre Question

Sinon oui bien vu j'ai modélisé une gyre pour valider l'emplacement.
Du coup du pense que ça ne va pas assez brasser la fosse? Ou trop envoyer de sediments dedans? Je pensais tester comme cela et si nécessaire ajouter une pompe dans la fosse.
Qu'en pensez vous?
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Al3an Ven 2 Déc 2016 - 10:21

Je pense que ça risque de balancer un paquet de sédiments dans la fosse avec l'impossibilité pour eux de ressortir.
Mais il faut tester...
Par contre il faudra y aller tout doux sur la gyre, en Jaubert c'est un brassage de 5x le volume d'eau théoriquement...

C'est bon là B. Pivot? Laughing
Al3an
Al3an
Modérateur / Conseiller

Messages : 3294
Date d'inscription : 12/09/2013

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  mathou-ced Jeu 22 Déc 2016 - 13:04

Hello!

Quelques petites news, le bac est fini, il faut que j'aille le récupérer.
J'ai commandé un peu du matos:
Sable (cadeau de ma femme pour noel, ca va prendre de la place sous le sapin  Laughing )
Chauffages
Nouvel osmoseur
Sel (instant ocean)

Et voici une photo envoyé par le fabricant du bac:
Projet 500L avec fosse Img_0210

Je pense mettre le sable a maturer dans une grande poubelle avec quelques PVs le temps de fabriquer le meuble et tout assembler.

Voila! ça avance tranquillement Smile
avatar
mathou-ced

Messages : 61
Date d'inscription : 10/09/2015
Localisation : 73

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Al3an Jeu 22 Déc 2016 - 17:42

Rhôôô, c'est zoli!
Hâte de voir la suite!
Al3an
Al3an
Modérateur / Conseiller

Messages : 3294
Date d'inscription : 12/09/2013

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Joé Jeu 22 Déc 2016 - 18:58

Bonsoir,

ça se précise! En plus, ça doit être léger à transporter.

Quel est le prix (approximatif Wink !) d'un bac de ce type?

@+
Joé
Joé
Admin

Messages : 6906
Date d'inscription : 17/09/2011
Age : 59
Localisation : France

Revenir en haut Aller en bas

Projet 500L avec fosse Empty Re: Projet 500L avec fosse

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
